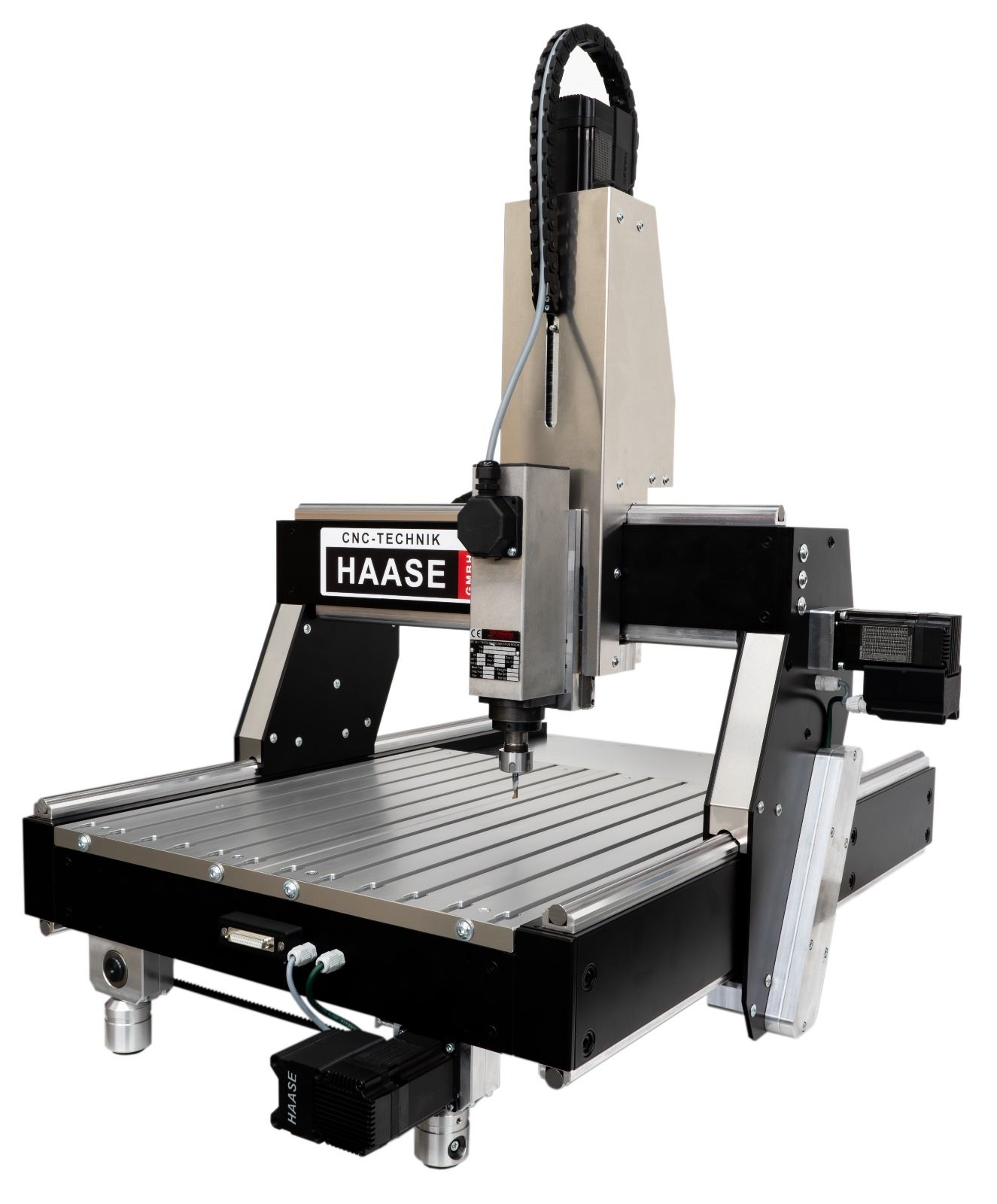

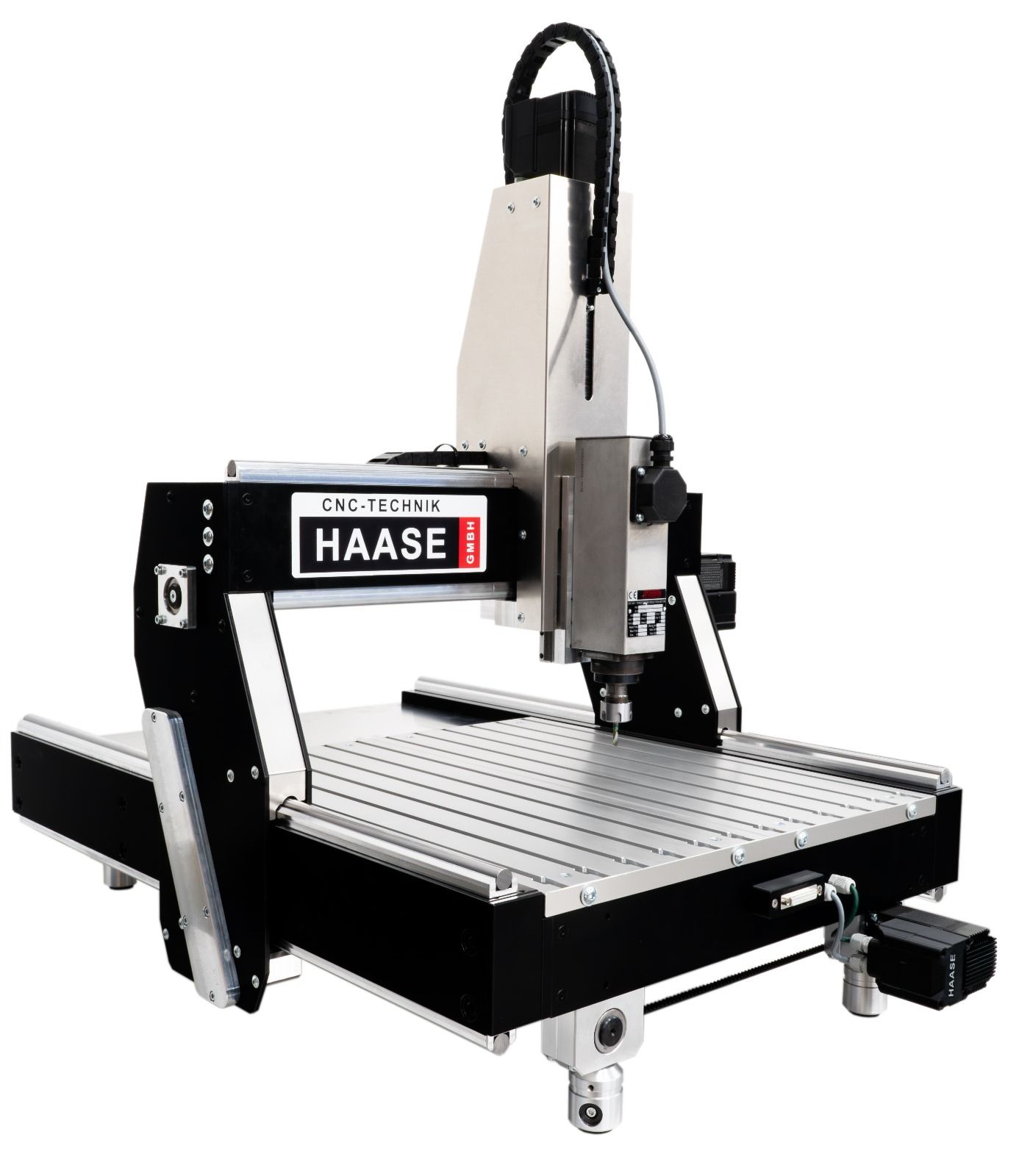

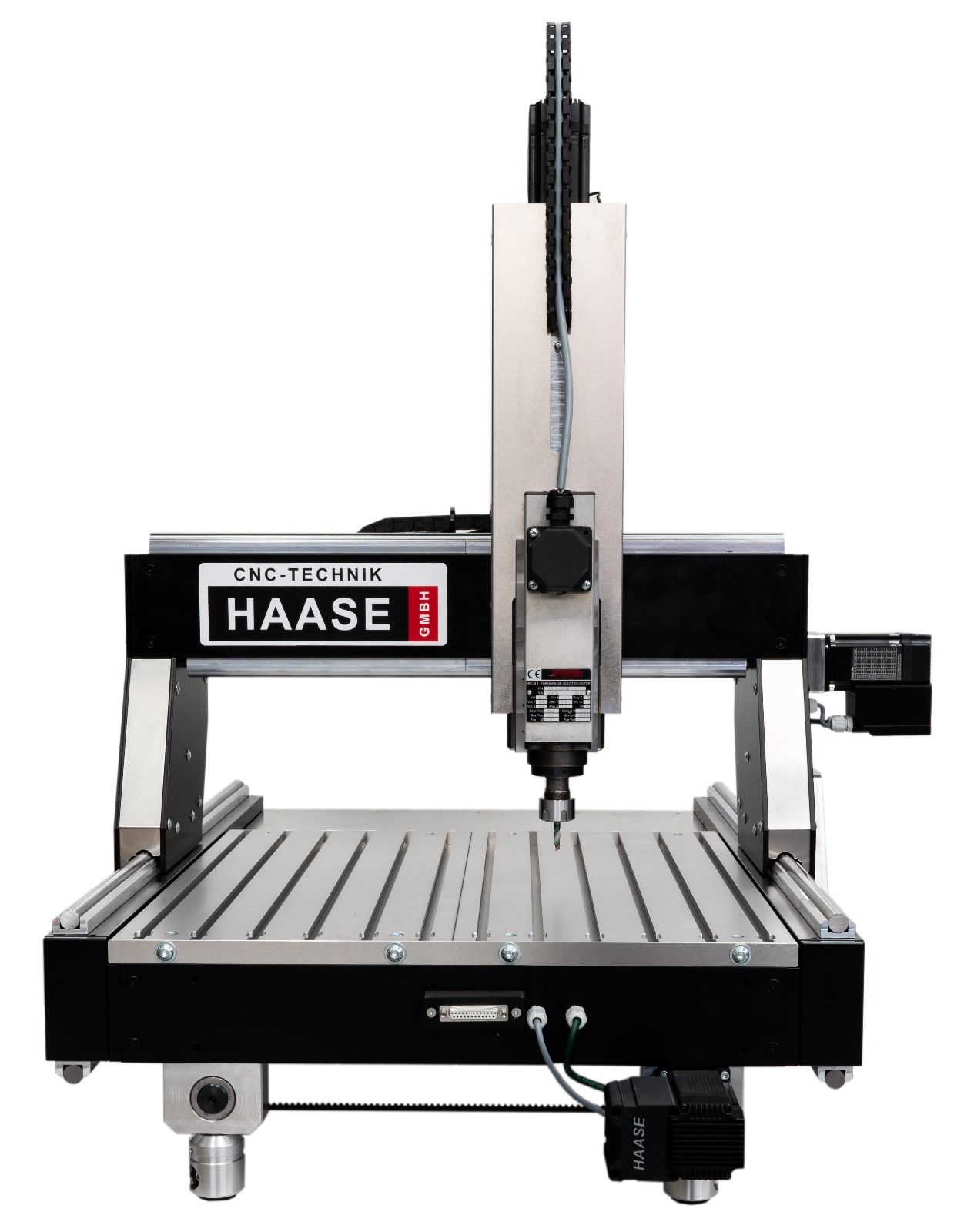

AL1040 Expert

CNC-Fräsanlagen AL-SERIE
Unsere AL-SERIE bietet Ihnen sechs Maschinengrößen und zwei Ausführungen pro Größe, um Ihre individuellen Anforderungen zu erfüllen. Die X- und Y-Schlitten laufen absolut spielfrei auf vorgespannten, doppelt kugelgelagerten Spezialrollen, während die Z-Achse eine Prismenführung besitzt.


Versionen im Überblick:
1.    Profiversion ( blau ):
·        Kugelumlaufspindeln
·        T-Nutentisch
·        Positioniergeschwindigkeit ca. 9.000 mm/min
·        Schrittweite: 0.003125mm
·        Wiederholgenauigkeit: +/- 0.015mm
·        Steuerungssoftware: WINPC NC NET
2.    Expertversion ( schwarz ):
·         Servostepper mit integriertem Regelkreis ( CLOOSED LOOP )
·         Höhere Geschwindigkeiten und Dynamik
·         Positioniergeschwindigkeit: ca. 18.000 mm/min
·         Schrittweite: 0.005 mm
·         Wiederholgenauigkeit: +/- 0.015mm
·         Integrierte Steuerung cncGraF© SMC5D-M4 LAN

Bei der Entwicklung dieser Maschinen legten wir besonderen Wert auf Präzision, Stabilität und Sicherheit. Das innovative Antriebs- und Führungskonzept in diesem Preissegment ist einzigartig.


Führungs- und Antriebssystem:
Durch die insgesamt 12 doppelt kugelgelagerten Spezialrollen auf der X- und Y-Achse, die auf hochwertigen Rundwellen nahezu reibungs- und spielfrei laufen, bieten wir ein überlegenes Führungssystem. Dies eliminiert Vibrationen im Fahrverhalten und verbessert die Fräsergebnisse erheblich. Unsere Rollenführungen sind präzise, stabil, langlebig und nahezu wartungsfrei, ohne dass bei Gleitführungen übliche Durchhängen.
Dank der hochpräzisen Kugelumlaufmuttern und gesteigerten Verfahrgeschwindigkeiten sind Serienfertigungen problemlos möglich. Ausfallzeiten und fehlerhafte Teile durch klemmende Maschinen gehören der Vergangenheit an.


Technische Eckdaten:

• Torsionssteifer, kunststoffbeschichteter Aluminiumrahmen
• X-Schlitten in Kastenbauweise für enorme Steifigkeit
• Kugelumlaufspindeln auf ALLEN Achsen (in Profi- und Expertversion)
• Antriebsspindeln außerhalb des Arbeitsbereichs – perfekter Schutz vor Verschmutzung
• Rollenführung auf X- und Y-Achse (jeweils 4 Rollen mit 2 Kugellagern pro Schlitten)
• Prismenführung auf Z-Achse
• Hochwertiges Bedienpult mit wichtigen Befehls- und Meldegeräten
• Kabelführung in Energieketten
• Integrierte Elektronik mit Schutz vor automatischem Wiederanlauf
• Frässpindel per Software ein- und ausschaltbar
• Höhenverstellbare Maschinenfüße
• Große Durchlasshöhe und höhenverstellbare Fräsmotoraufnahme (ideal für 3D-Fräsen)
• Wiederholgenauigkeit für präzise Reproduzierbarkeit

Servostepper-Technologie:
Unsere Servostepper kombinieren die Vorteile von Schrittmotoren mit einem geschlossenen Regelkreis. Dies verhindert Fehlschritte bei Lastschwankungen und sorgt für eine stabile Position beim Stillstand. Die exakten Fräsergebnisse und erhöhte Prozesssicherheit machen diesen Antrieb ideal für hohe Bearbeitungsgeschwindigkeiten.


Erweiterungsmöglichkeiten:
Alle CNC-Fräsen können mit Optionen wie Minimalmengenschmierung, Tangentialmodulen oder Drehachsen erweitert und optimal an Ihre Bedürfnisse angepasst werden.
Entdecken Sie die CNC-Fräsanlagen AL-SERIE in unserem Onlineshop und profitieren Sie von präziser, stabiler und zuverlässiger Fertigungstechnologie.

Die CNC-Haase Maschine ist ideal geeignet für :

• Metallbearbeitung: Konturfräsen, Bohren und Senken in Aluminium und Messing usw...
• Kunststoffbearbeitung: Bearbeitung von CFK (kohlenstofffaserverstärkter Kunststoff).
• Holzbearbeitung: Klassische Schreinerarbeiten in Holz und Holzwerkstoffen.
• Präzisionsfertigung: Genauere Fertigung durch hohe Wiederholgenauigkeit.
• Prototypenbau: Schnelle Herstellung von Prototypen durch hohe Positioniergeschwindigkeit.
• Gravuren: Gravurarbeiten in verschiedenen Materialien.
• Modellbau: Herstellung von Teilen und Komponenten im RC-Modellbau.




Wichtige Hinweise zur Darstellung und Lieferung:

• Die gezeigte Maschine enthält Sonderzubehör, das nicht im Standardlieferumfang enthalten ist.
• Unsere Maschinen werden nach Auftragseingang speziell gefertigt und sind keine Lagerware. Bitte fragen Sie unsere aktuellen Fertigungszeiten an.
